primer mecanismo de biela manivela serreria de hierapolis

La Serrería de Hierápolis, en Asia Menor, constaba de una doble sierra de piedra movida por una rueda hidráulica. Esta muestra de la tecnología del periodo romano funcionaba en el siglo tercero de la Era Cristiana y es la muestra más antigua del mecanismo biela-manivela. Otras sierras de piedra mecánicas de la época tardo-romana (siglo VI) han sido descubiertas en los últimos años en Gerasa, Jordania,y Éfeso, Turquía. Posiblemente, había una cuarta del siglo II en Augusta Raurica, Suiza.

arbol de levas

Árbol de levas.

Un árbol de levas es un mecanismo formado por un eje en el que se colocan distintas levas, que pueden tener distintas formas y tamaños y estar orientadas de diferente manera,para activar diferentes mecanismos a intervalos repetitivos, como por ejemplo unas válvulas, es decir constituye un temporizador mecánico cíclico.

 Aplicación

Los usos de los árboles de levas son muy variados, como en molinos, telares, sistemas de distribución de agua o martillos hidráulicos, aunque su aplicación más desarrollada es la relacionada con el motor de combustión interna alternativo, en los que se encarga de regular tanto la carrera de apertura y el cierre de las válvulas, como la duración de esta fase de apertura, permitiendo renovación de la carga en las fases de admisión y escape de gases en los cilindros.
Se fabrican siempre mediante un proceso de forja, y luego suelen someterse a acabados superficiales como cementados, para endurecer la superficie del árbol, pero no su núcleo.

 Funcionamiento

Dependiendo de la colocación del árbol de levas y la distribución de estas, accionarán directamente las válvulas a través de una varilla como en el la primera época de los motores Otto, sistema SV o lo harán mediante un sistema de varillas, taqués y balancines, es el sistema OHV. Posteriormente, sobre todo desde la aparición de los motores diesel, el árbol de levas ha pasado a la culata, es el llamado sistema SOHC. En el pasado, cuando los motores no eran tan fiables como hoy, esto resultaba problemático, pero en los modernos motores de 4 tiempos diesel o gasolina, el sistema de levas "elevado", donde el árbol de levas está en la culata , es lo más común. Algunos motores usan un árbol de levas para las válvulas de admisión y otro para las de escape; esto es conocido como dual overhead camshaft o doble alrbol de levas a la cabeza DOHC. Así, los motores en V pueden tener 4 árboles de levas. El sistema DOHC permite entre otras cosas montar 2 válvulas de escape y 2 de admisión, en los 4 cilindros es lo que se llama "16 válvulas".

levas

¿que es una leva?

En ingeniería mecánica, una leva es un elemento mecánico hecho de algún material (madera, metal, plástico, etc.) que va sujeto a un eje y tiene un contorno con forma especial. De este modo, el giro del eje hace que el perfil o contorno de la leva toque, mueva, empuje o conecte una pieza conocida como seguidor. Existen dos tipos de seguidores, de traslación y de rotación.
La unión de una leva se conoce como unión de punto en caso de un plano o unión de línea en caso del espacio. De ser necesario pueden agregarse dientes a la leva para aumentar el contacto.
El diseño de una leva depende del tipo de movimiento que se desea imprimir en el seguidor. Como ejemplos se tienen el árbol de levas del motor de combustión interna, el programador de lavadoras, etc.
También se puede realizar una clasificación de las levas en cuanto a su naturaleza. Así, las hay de revolución, de translación, desmodrómicas (éstas son aquellas que realizan una acción de doble efecto), etc.
La máquina que se usa para fabricar levas se le conoce como generadora.

 Diseño cinemático de la leva

La leva y el seguidor realizan un movimiento cíclico (360 grados). Durante un ciclo de movimiento el seguidor se encuentra en una de tres fases. Cada fase dispone de otros cuatro sinusoidales que en el coseno de "fi" se admiten como levas espectatrices.

 Ley fundamental del diseño de levas

Las ecuaciones que definen el contorno de la leva y por lo tanto el movimiento del seguidor deben cumplir los siguientes requisitos, lo que es llamado la ley fundamental del diseño de levas:

• La ecuación de posición del seguidor debe ser continua durante todo el ciclo.
• La primera y segunda derivadas de la ecuación de posición (velocidad y aceleración) deben ser continuas.
• La tercera derivada de la ecuación (sobreaceleración o jerk) no necesariamente debe ser continua, pero sus discontinuidades deben ser finitas.

Las condiciones anteriores deben cumplirse para evitar choques o agitaciones innecesarias del seguidor y la leva, lo cual sería perjudicial para la estructura y el sistema en general.

 Diagramas SVAJ

Son gráficas que muestran la posición, velocidad, aceleración y sobreaceleración del seguidor en un ciclo de rotación de la leva. Se utilizan para comprobar que el diseño propuesto cumple con la ley fundamental del diseño de levas.. svaj

 Software para diseño de levas

Actualmente, existe un software desarrollado por [[]] llamado Dynacam, que de acuerdo a los datos de subida, detenimiento y bajada permite seleccionar las ecuaciones de movimiento y hace el dibujo de la leva junto a los diagramas SVAJ, además de calcular las fuerzas dinámicas que actúan sobre la leva.

sistema biela manivela en un motor de locomotora

Biela manivela

El mecanismo de biela - manivela es un mecanismo que transforma un movimiento circular en un movimiento de traslación, o viceversa. El ejemplo actual más común se encuentra en el motor de combustión interna de un automóvil, en el cual el movimiento lineal del pistón producido por la explosión de la gasolina se trasmite a la biela y se convierte en movimiento circular en el cigüeñal.
En forma esquemática, este mecanismo se crea con dos barras unidas por una unión de revoluta. El extremo que rota de la barra (la manivela) se encuentra unido a un punto fijo, el centro de giro, y el otro extremo se encuentra unido a la biela. El extremo restante de la biela se encuentra unido a un pistón que se mueve en línea recta.

Elementos

• Biela: Es un elemento rígido y alargado que permite la unión articulada entre la manivela y el émbolo. Está formada por la cabeza, la caña o cuerpo y el pie. La forma y la sección de la biela pueden ser muy variadas, pero debe poder resistir los esfuerzos de trabajo, por eso es hecha de aceros especiales o aleaciones de aluminio.
• Manivela: Es una palanca con un punto al eje de rotación y la otra en la cabeza de la biela. Cuando el biela se mueve alternativamente, adelante y atrás, se consigue hacer girar la manivela gracias al movimiento general de la biela. Y al revés, cuando gira la manivela, se consigue mover alternativamente adelante y atrás la biela y el émbolo.

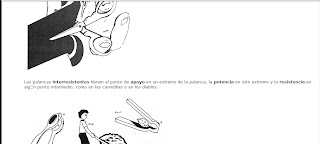

maquinas simples

http://www.pps.k12.or.us/district/depts/edmedia/videoteca/curso2/htmlb/SEC_129.HTM

Biela manivela

MECANISMO BIELA MANIVELA

En este mecanismo, el movimiento de rotación de una manivela o cigüeñal provoca el movimiento rectilíneo, alternativo, de un pistón o émbolo. Una biela sirve para unir las dos piezas. Con la ayuda de un empujón inicial o un volante de inercia, el movimiento alternativo del pistón se convierte en movimiento circular de la manivela. El movimiento rectilíneo es posible gracias a una guía o un cilindro, en el cual se mueve. Este mecanismo se usa en los motores de muchos vehículos.
El recorrido máximo que efectúa el pistón se llama carrera del pistón. Los puntos extremos del recorrido corresponden a dos posiciones diametralmente opuestas de la manivela. Por lo tanto, el brazo de la manivela (distancia del eje al punto de unión con la biela) equivale a la mitad de la carrera del pistón.
El pistón completa dos carreras por cada vuelta de la manivela, de manera que la relación entre velocidades es

Vm = 2 ð R / ð

donde

Vm : velocidad media del pistón
ð : velocidad de giro de la manivela
R : brazo de la manivela

APLICACIONES DE UN CONJUNTO BIELA MANIVELA

Las aplicaciones del conjunto biela manivela es variado a continuación daremos a conocer algunas aplicaciones

Staker

El accionamiento eléctrico del mecanismo puede ser mediante motovariador o controlado con inversor. El movimiento de empuje es completamente mecánico y está generado por un mecanismo biela-manivela que actúa sobre la rotación del cuadrilátero articulado que soporta la varilla de empuje, produciendo un avance de tipo sinusoidal con arranque y detención lentos y sin choques, ideal para no perjudicar la estabilidad de los recipientes.
Un cilindro neumático, accionado por un muelle neumático, que cumple la función de amortiguador durante la bajada del vástago, levanta la cabeza de la carrera de retorno. El stacker tiene un sistema de regulación en altura para un mejor uso de acuerdo con el artículo que se ha de cargar. La modificación de la carrera se realiza cambiando la longitud de la biela de empuje.
